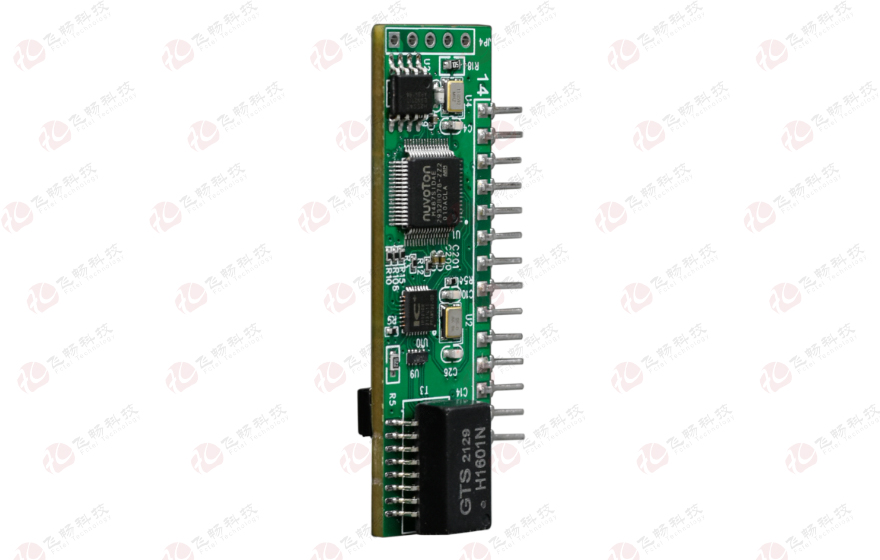

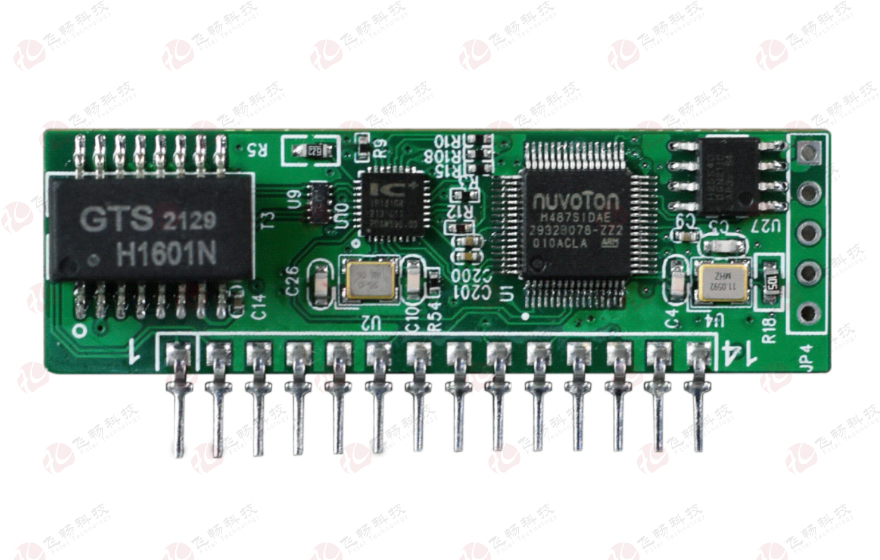

    工业级1路TTL串口服务器 模块板

    型号：次留言

    描述：本工业级串口服务器模块是一款能让串口设备立即具备联网能力，可以把分散的串行设备、主机等通过网络来集中管理。该产品支持1路TTL转1路百兆以太网，可以外接RS232/422/485接口，

    产品描述
           本工业级串口服务器模块是一款能让串口设备立即具备联网能力，可以把分散的串行设备、主机等通过网络来集中管理。该产品支持1路TTL转1路百兆以太网，可以外接RS232/422/485接口，WEB界面上可以设置接口类型。
           串口服务器支持多种网络协议，如TCP、UDP、ARP、ICMP、HTTP、DNS、DHCP、SNMP协议；拥有完善的管理功能，支持访问控制、快速配置、在线升级等；每路串口支持4路TCP或UDP会话连接，支持Modbus TCP、TCP Server、TCP Client、UDP Server、UDP Client，等多种工作模式；支持WEB访问方式。另外，配套提供的基于Windows平台的管理配置工具，能够一步一步引导用户对设备进行管理配置，通过简单的设置实现串口设备立即联网。网管系统界面设计友好，操作简单方便，能带给您良好的用户体验。
           硬件通过符合行业标准的严格测试，能够适应对EMC有严酷要求的工业现场环境，可以用于许多嵌入式网络控制应用产品；


    功能特点
    ◆ MCU采用ARM Cortex -M4 ，主频 192MHz处理器；
    ◆ 模块采用14脚单排2.54mm插针，方便安装；
    ◆ 支持1路百兆以太网；以太网支持10/100base-T(X)自适应以太网接口；支持自动协商（Auto-Nego Full&half duplex）支持自动交叉线检测（MDI/MDIX）；
    ◆ 同时提供1路TTL，接口支持RS232/422/485串口，支持300bps-921600bps线速无阻塞通信，支持波特率自动扫描匹配，支持客户自定义波特率；
    ◆ 支持支持Modbus TCP ，TCP Server、TCP Client、UDP Server、UDP Client，等多种工作模式；
    ◆ 完成Modbus-RTU到Modbus-TCP透明转换，实现通过网络方式读取串口设备数据；
    ◆ 支持串口状态和串口参数监视，通信状态一目了然；
    ◆ 支持过网关，跨路由通信；支持虚拟串口驱动访问模式和网络中断自动恢复连接功能；
    ◆ 灵活的串口数据分帧设置，满足用户各种分包需求；
    ◆ 支持标准TCP/IP SOCKET应用程序访问TCP支持多连接，满足4个以内用户同时监控或管理串口设备；
    ◆ UDP方式下支持单机或多机通讯，满足多个用户同时监控或管理串口设备；
    ◆ 支持Windows配置工具、Telnet和WEB等多种配置形式、支持SNMP网管；
    ◆ 支持本地和远程的系统固件升级；
    ◆ 模块+3.3V电源供电，总电流<400mA等;
    ◆ 以太网接口提供三级防雷功能，能通过ITU-T K.21(10/700μS)共模:4KV阻抗(40Ω)的测试;
    ◆ 宽温型：工作温度-40℃~ +85℃;
    ◆ 所有型号皆通过100%烤机测试;
    技术参数
    ◆ 10/100M以太网接口
    协 议：符合IEEE 802.3ab，IEEE 802.3z
    速 率：10/100自适应m全/半双工自适应
    MAC地址表：可以学习4096个MAC地址
    物理接口：RJ45座 支持Auto-MDIX
    ◆ TTL接口
    TTL信号：RXD，TXDGNDnCTS，nRTS

    ◆ 环境指标
           工作温度：-40℃—+85℃
           储存温度：-40℃—+85℃
           工作湿度：0%—95%（无凝结）
           MTBF： ＞100000小时
    应用方案

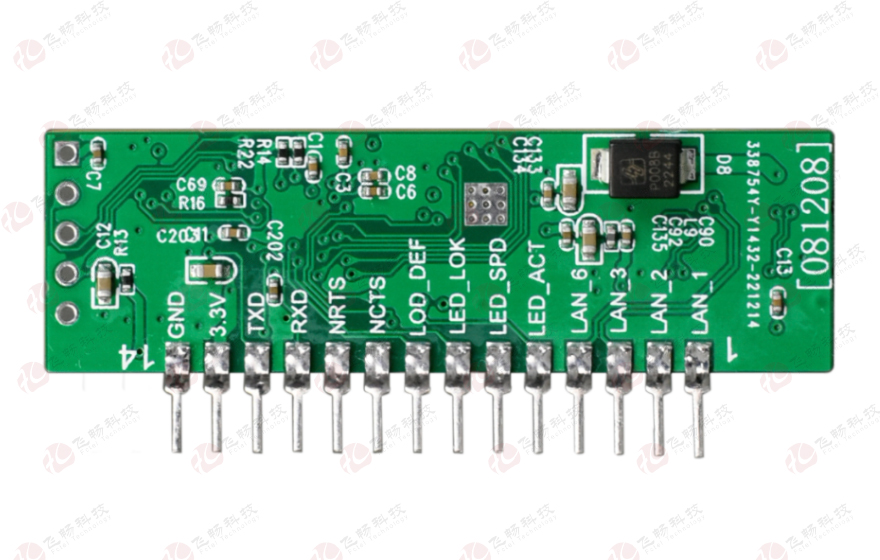

    管脚定义：


    管脚 名称 描述
    1 LAN_1 连RJ45的1脚
    2 LAN_2 连RJ45的2脚
    3 LAN_3 连RJ45的3脚
    4 LAN_6 连RJ45的6脚
    5 LED_ACT 以太网的Link/Act信号灯，亮Link，闪有数据
    6 LED_SPD 以太网的SPD信号灯，亮网络100M，不亮10M
    7 LED_LOK 指示灯，亮代表TCP或UDP串口协议连接上
    8 LOD_DEF 上电时为低电平，模块内部参数恢复出厂设置
    9 nCTS TTL握手信号，用于RS232与RS485流控
    10 nRTS TTL握手信号，用于RS232流控
    11 RXD TTL数据接收，输入
    12 TXD TTL数据发送，输出
    13 +3.3V +3.3V电源供电，要400MA以上
    14 GND 电源与信号地

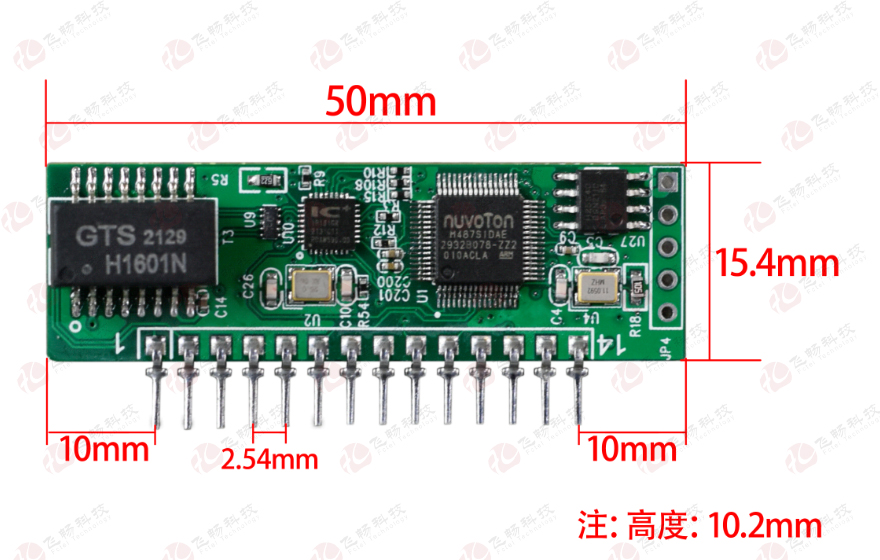

    产品尺寸
