    如何通过指示灯来判断光纤收发器的故障

    浏览次数：发布时间：2020-03-06

           香蕉视频91黄片常用的光纤收发器都有6个LED指示灯，它们显示了收发器的工作状态，根据LED所示，就能判断出收发器是否工作正常和可能有什么问题，从而能帮助找出故障。那么，光纤收发器的每个指示灯都有什么含义呢？是否所有指示灯都亮起才代表光纤收发器正常工作呢？香蕉视频91黄片又该如何如何通过指示灯来判断光纤收发器的故障呢？接下来香蕉视频91黄片就跟随香蕉视频91黄片科技的小编一起来详细了解下吧！
    如何通过指示灯来判断光纤收发器的故障

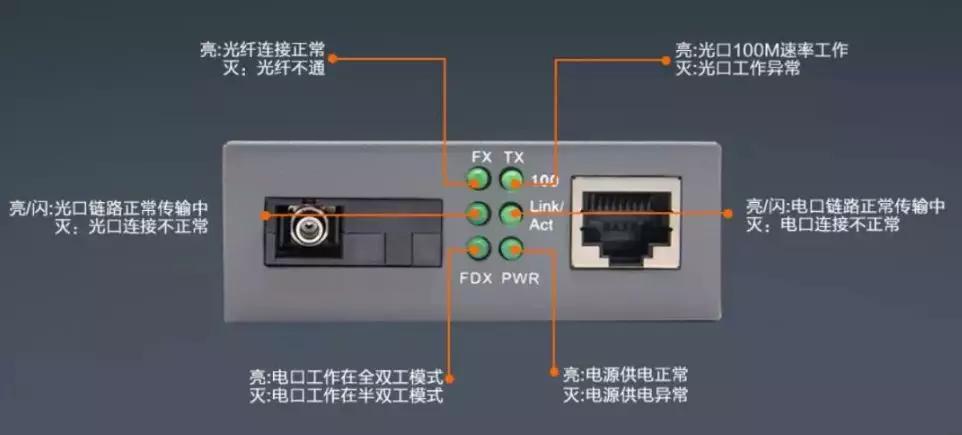

           以上图为例，FX代表光口，TX代表电口，100代表传输速率，LINK/ACT代表链路和数据传输，FDX代表工作模式，PWR代表电源。

           若光纤收发器正常工作，PWR电源指示灯必须常亮，FX-LINK/ACT光纤链路指示灯、TX-LINK/ACT网络链路指示灯需常亮或闪烁，若LINK/ACT指示灯不亮，需检查相应链路是否连线正常；至于FDX工作模式指示灯、FX-100光纤速率指示灯、TX-100网络速率指示灯是否常亮对光纤收发器没有实质影响。

          光纤收发器指示灯的故障判定方法

          1、 首先看光纤收发器或光模块的指示灯和双绞线端口指示灯是否已亮？

          A、 如收发器的光口（FX）指示灯不亮，请确定光纤链路是否交叉链接？光纤跳线一头是平行方式接收;另一头是交叉方式连接。

          B、如A收发器的光口（FX）指示灯亮而B收发器的光口（FX）指示灯不亮，则故障在A收发器端：一种可能是：A收发器（TX）光发送口已坏，因为B收发器的光口（RX）接收不到光信号；另一种可能是：A收发器（TX）光发送口的这条光纤链路有问题（光缆或光芒跳线可能断了）。

          C、 双绞线（TP）指示灯不亮，请确定双绞线连线是否有错或连接有误？请用通断测试仪检测（不过有些收发器的双绞线指示灯须等光纤链路接通后才亮）。

          D、 有的收发器有两个RJ45端口:（To HUB）表示连接香蕉视频APP导航的连接线是直通线;(To Node)表示连接香蕉视频APP导航的连接线是交叉线。

          E、 有的收发器侧面有MPR开关:表示连接香蕉视频APP导航的连接线是直通方式；DTE开关：连接香蕉视频APP导航的连接线是交叉线方式。

          2、 光缆、光纤跳线是否已断？

          A、 光缆通断检测：用激光手电、太阳光、发光体对着光缆接头或偶合器的一头照光；在另一头看是否有可见光？如有可见光则表明光缆没有断。

          B、 光纤连线通断检测：用激光手电、太阳光等对着光纤跳线的一头照光；在另一头看是否有可见光?如有可见光则表明光纤跳线没有断。

          3、 半/全双工方式是否有误？

          有的收发器侧面有FDX开关：表示全双工；HDX开关：表示半双工。

           4、 用光功率计仪表检测

           光纤收发器或光模块在正常情况下的发光功率：多模2Km：-10db—18db之间；单模20公里：-8db—15db之间；单模60公里：-5db—12db之间；假如在光纤收发器的发光功率在：-30db—45db之间，那么可以判断这个收发器有问题。

           好了，以上内容就是香蕉视频91黄片科技关于光纤收发器坏了如何通过指示灯的故障判定？这个问题的详细解答，希望能对大家有所帮助！香蕉视频91黄片科技长期致力于为客户提供电话91香蕉视频污版、武警91香蕉视频污版、智慧磐石项目、光纤收发器、工业香蕉视频APP导航、协议转换器等工业网络通信产品，已成为国内工业通信领域的领导品牌。欢迎前来了解、交流。咨询热线：0571-8700-7140。
